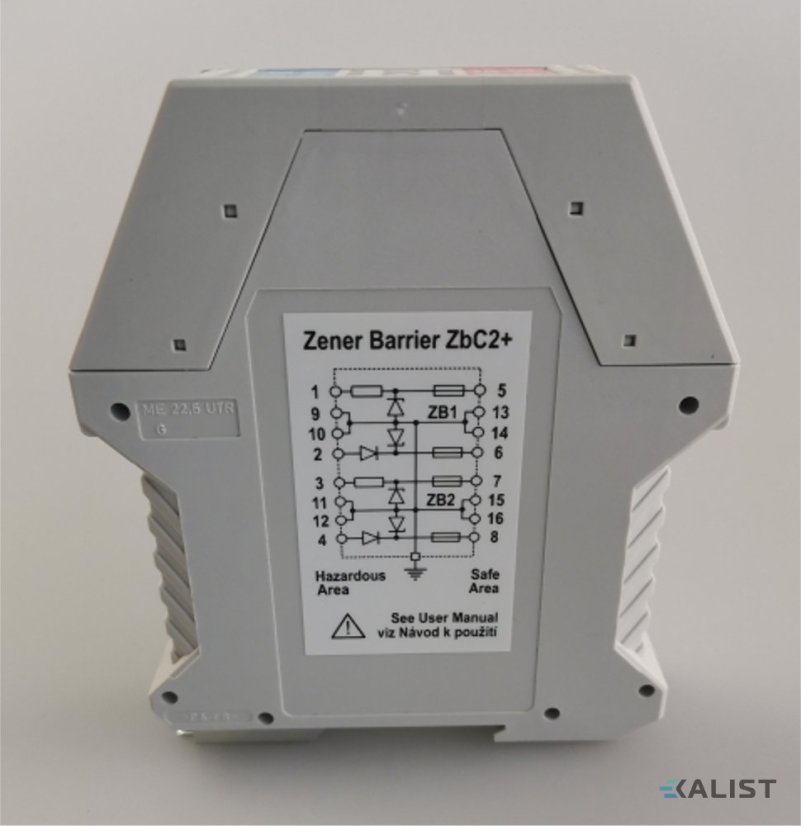

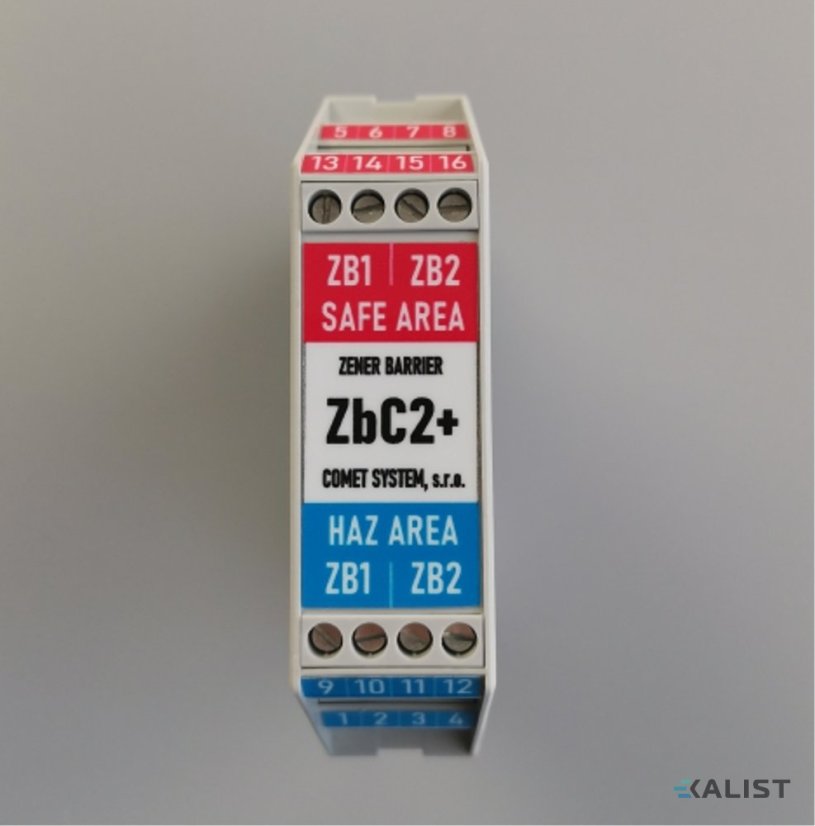

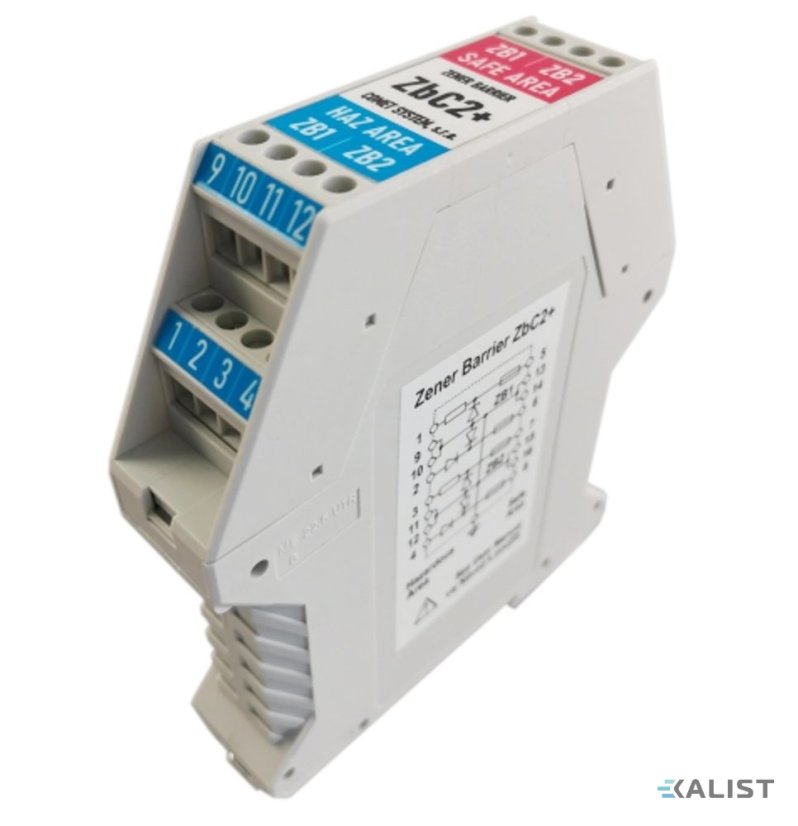

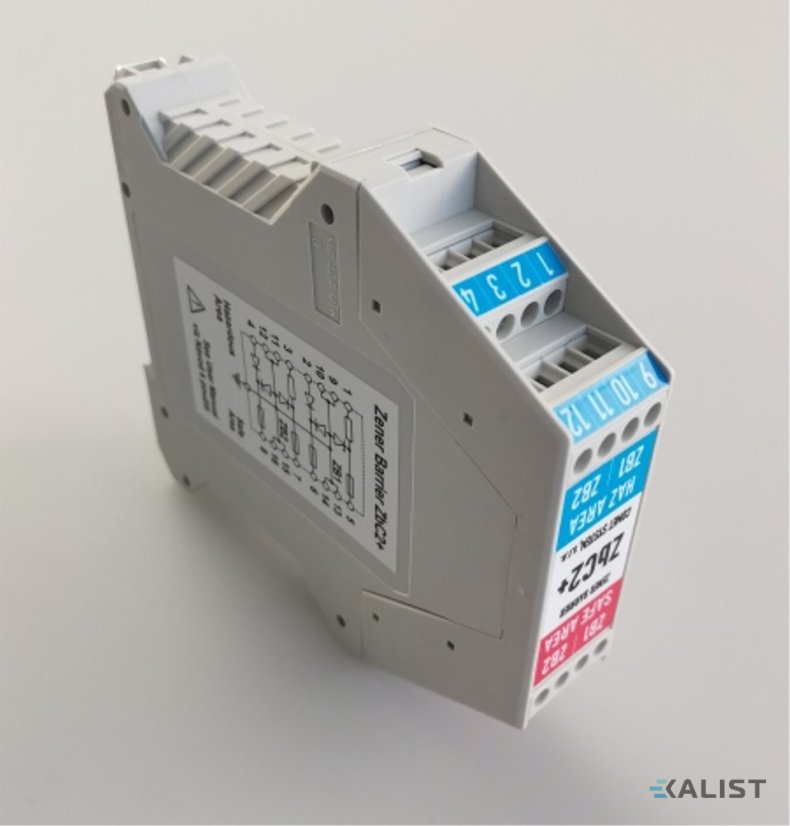

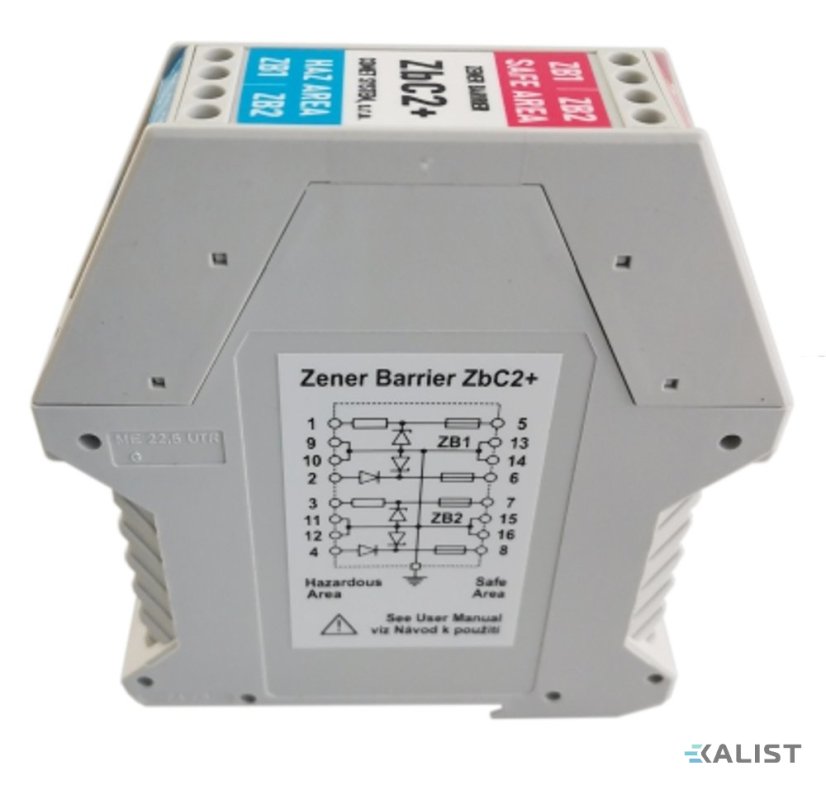

Zenerova bariéra Comet ZbC2+

3 roky záruka

Prodloužená záruka Autorizovaný prodej

Zenerova bariéra Comet ZbC2+ je certifikované jiskrově bezpečné rozhraní sloužící k připojení certifikovaného jiskrově bezpečného přístroje umístěného v prostředí s nebezpečím výbuchu k necertifikovanému zařízení, které je v prostředí bez nebezpečí výbuchu. Zenerova bariéra omezuje množství energie přenášené do prostředí s nebezpečím výbuchu na úroveň, která není schopna zapálit výbušnou atmosféru. Zenerova bariéra ZbC2+ obsahuje ve společném pouzdře dvě stejné bariéry se zpětnou diodou a je určena pro montáž na DIN lištu v prostředí bez nebezpečí výbuchu. Více

Kód produktu: COM-ZbC2+ Doprava a platba

5 180 Kč bez DPH (6 267,80 Kč s DPH)

Kód produktu: COM-ZbC2+ Doprava a platba

Vlastnosti a funkce:

Dvě zenerové bariéry v jednom pouzdře
Pro kladné plovoucí signály se zpětnou diodou
Napětí: Uo 29,4 V
Proud: Io 95 mA
Odpor: Ro min. 306 Ω
Pracovní napětí: 26 V při 10 μA
Sériový odpor:
- Rs1 = max. 348 Ω mezi svorkami 1,5 a svorkami 3,7
- Rs2 = max. 34 Ω mezi svorkami 2,6 a svorkami 4,8
Jmenovitá hodnota pojistky: 50 mA
Montáž na DIN lištu

Parametry

Hmotnost	125 g
Rozměry:	22,5 x 114 x 100 mm
Rozsah provozní teploty přístroje	-20 až +60 °C

Ke stažení

Návod k použití ZbC2+_CZ.pdf (pdf, 954.6 kB)

Certifikát přezkoušení ZbC2+.pdf (pdf, 159.9 kB)

Manuál k problematice Comet snímačů do prostředí s nebezpečím výbuchu.pdf (pdf, 1.2 MB)

V této sekci naleznete odpovědi na nejčastější otázky týkající se použití, přesnosti měření, ověřování a kalibrace. Pokud zde aktuálně chybí konkrétní informace, neváhejte nás kontaktovat – rádi vám poskytneme upřesnění podle způsobu použití daného měřidla. Telefon: (+420) 577 700 775 E-mail: kalist@kalist.cz

Instalace snímačů teploty a vlhkosti do výbušného (Ex) prostředí

Ve výbušném prostředí (Ex) jsme instalovali čidla teploty Comet system s zajištěním zenerovou bariérou a převodníkem pro přenos naměřených dat do ethernetové sítě. Teplotní čidlo bylo umístěno ve skladu chemikalií, kde může vzniknout nebezpečí vznícení hořlavých materiálů. Pro tento účel jsme použili jiskrově bezpečný snímač teploty a vlhkosti Comet T3110Ex.
